Industriako eta eraikuntzako hoditeria-sistemetan,Hodi-konpentsatzaileak(dilatazio-junturak edo konpentsadore malguak izenez ere ezagutzen direnak) mugimenduak xurgatzen dituzten, estresa arintzen duten eta sistemaren osotasuna mantentzen duten osagai funtsezkoak dira funtzionamendu-baldintza desberdinetan.
Hasieran, hona hemen goi-mailako metalezko hauspoen hodi konpentsatzaile baten zehaztapenen laburpen tipikoa:
| Parametroa | Balio/Barruti tipikoa |
|---|---|
| Diametro nominala (DN) | DN 50 – DN 2400 mm |
| Presio Nominala | Gehienez 2,5 MPa (edo handiagoa diseinu berezietarako) |
| Funtzionamendu-tenperatura maximoa | ~450 °C arte (edo gehiago aleazio exotikoetarako) |
| Mugimendu Ahalmena | Desplazamendu axiala, albokoa eta angeluarra (diseinuaren arabera aldatzen da) |
| Hauspoaren materiala | Altzairu herdoilgaitza (edo tenperatura altuko aleazioak) |
| Amaitu konexioak | Soldatutako muturrak, bridatuak, hariztuak edo ildaskatuak, behar den moduan |
| Diseinuaren Bizitza / Zikloak | Neke-ziklo kopuru handirako diseinatua; espero diren hamarkadak behar bezala hautatuta |
Zehaztapen-taula honek ezinbesteko diseinu-parametroak azpimarratzen ditu, produktuen hautaketaren atzean dagoen zorroztasun profesionala erakutsiz. Jarraian datorren edukiak konpentsatzaileek zergatik duten garrantzia, nola funtzionatzen duten eta hautatzen diren aztertzen du, eta haien etorkizuna moldatzen duten sortzen ari diren joerak.

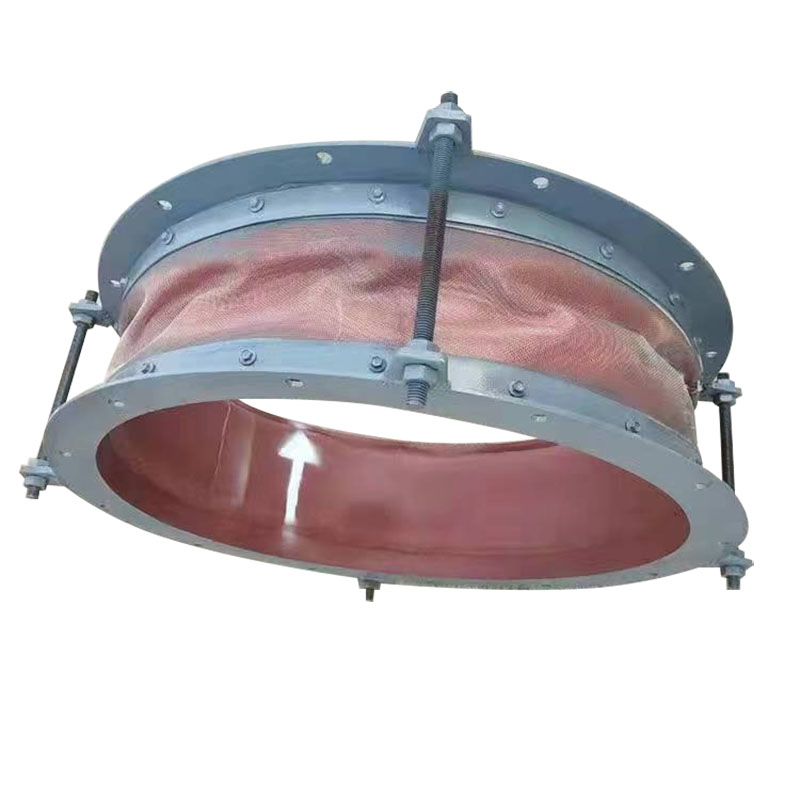

Hodi-konpentsatzailea hodi-sistema baten barruan instalatutako gailu malgua da, hedapen termikoaren, uzkurduraren, bibrazioaren, presio-gorabeheren, lerrokatze-gordeen, asentamenduaren edo jarduera sismikoaren ondoriozko deformazio mekanikoak xurgatzeko. Praktikan, konpentsatzaile asko metalezko hauspo batekin edo gehiagorekin eraikitzen dira (elementu malgu korrugatuak) gehi konektoreekin eta euskarrirako hardwarearekin.
Hedapen/Kontrakzio termikoa xurgatzea: hodiaren tentsioa eta deformazioa saihesten ditu tenperatura aldaketek hedapena edo uzkurdura eragiten dutenean.
Bibrazioen eta Kolpeen Isolamendua: moteltze-elementu bat bezala jokatzen du, ekipoetatik (ponpak, konpresoreak, etab.) bibrazio- edo presio-goraldien transmisioa murrizten baitu hodi-sistemara.
Lerrokatze-konpentsazioa: instalazioan edo egitura-mugimenduaren ondorioz sortzen diren desplazamendu txikiak edo okerrak zuzentzen ditu.
Estresa arintzea: euskarri, bridak, balbulak eta ekipoetako tentsioak murrizten ditu mugimenduaren xurgapena lokalizatuz.
Asentamendu edo desplazamendu sismikoa egokitzea: oinarri-aldaketaren edo ekintza sismikoaren azpian osotasuna mantentzen laguntzen du, desplazamendu kontrolatua ahalbidetuz.
Horrela, konpentsadorea hoditeria-sistemaren zati zurrunak kalteetatik eta hutsetatik babesten dituen egiturazko "buffer" bihurtzen da, malgutasuna behar den tokian kokatuz.
Hodiek, beti, tenperatura-zikloen, presio-aldaketen eta karga dinamikoen tentsio mekanikoei aurre egiten diete. Ostatu egokirik gabe, tentsio horiek neke-pitzadurak, ihesak edo hutsegite katastrofikoak eragin ditzakete. Konpentsadorea tentsio horiek arintzen dituen eta sistemaren sendotasuna hobetzen duen ingeniaritza-soluzioa da.
Estresa murriztea eta iraupena
Hedapena eta uzkurdura xurgatuz, konpentsatzaileek tentsio termikoaren metaketa saihesten dute hodietan, balbuletan eta junturetan, eta, ondorioz, bizitza iraupena luzatzen dute.
Trinkotasuna eta espazioaren eraginkortasuna
Hedapen-begizta edo bihurgune luzeekin alderatuta, konpentsatzaileek desplazamendu-xurgapena eskaintzen dute pakete trinko batean.
Egitura-karga txikiagoak
Gailuak karga-transferentzia murrizten du ainguretara edo eraikin-egituretara, gehiegi diseinatutako euskarrien beharra gutxituz.
Sistemaren diseinu sinplifikatua
Konpentsazio malgua lokalizatuta, hodien diseinua errazago bihurtzen da, konplexutasuna murriztuz.
Zarata eta Bibrazioen Kontrola
Bibrazio eta pultsazioa arintzeak zarata maila murrizten laguntzen du eta ekipo sentikorrak babesten ditu.
Baldintza ezberdinetara moldagarritasuna
Ondo aukeratutako konpentsadore batek norabide anitzeko desplazamenduei aurre egin diezaieke (axialak, albokoak, angeluarrak).
Kostuen aurrezpena Bizi-zikloan zehar
Hasierako kostua konexio zurrunak baino handiagoa den arren, mantentze-lanak, geldialdi-denborak eta birmoldaketak murriztuta aurreztzeak gastua justifikatzen du.
Kontuan hartu beharreko balizko mugak
Konpentsazio-barrutia mugatua da - diseinutik haratagoko mugimendu gehiegi egitea kaltegarria da.
Presio-bultzada kudeatu behar da, batez ere mota axialetarako.
Ziklo altuko eta tenperatura altuko diseinuen kostua nabarmen handitu daiteke.
Instalazioa, lerrokatzea eta euskarria egokiak dira errendimendurako; gaizki erabiltzeak porrot goiztiarra dakar.
Konpromiso horiek kontuan hartuta, konpentsatzaile baten erabilera tentsio termiko eta analisi mekaniko sakon baten bidez justifikatu behar da. Aplikazio askotan —batez ere zentral elektrikoetan, petrokimikoan, HVAC eta industria-instalazioetan— onurak kostu gehigarria baino handiagoak dira.
Konpentsatzaile axialak
Maneatu elongazio/konpresioa axiala soilik. Puntu finkoak ondo zehaztuta dituzten lasterketa zuzenetarako aproposa.
Alboko konpentsatzaileak
Alboko desplazamendua egokitzea; Mugimendu-indarrak kontrolatzeko erabili ohi diren tiranteak.
Angelu-konpentsatzaileak
Pibot-puntu baten inguruan angelu batean malgutzeko diseinatua.
Konpentsatzaile unibertsalak (behe anitzekoak).
Konbinatu malgutasun axiala + albokoa + angeluarra unitate batean - erabilgarria hoditeria-geometria konplexuetan.
Presio orekatua (bultzada orekatua)
Barne geometriak presio bultzada neutralizatzen du, ainguratzeko egituren karga murriztuz.
Hauspoak eta lotzeko piezak altzairu herdoilgaitzetik, nikel-aleazioetatik edo fluidoekin, tenperaturarekin eta ingurumen-baldintzekin bateragarriak diren beste materialetatik aukeratu behar dira.
Sistema korrosiboetan edo tenperatura altukoetan, aleazio exotikoak (Inconel, Hastelloy) edo forruak erabil daitezke.
Estimatu espero den bidaia osoa (axiala, albokoa, angeluarra) tenperatura-zikloetan zehar. Hautatu marjina eta ziklo handiko neke-gaitasuna eskaintzen duen diseinua.
Ziurtatu konpentsagailuaren presio nominala eta tenperatura sistemaren baldintzekin bat datozela edo gainditzen duela, segurtasun-marjinekin.
Aukeratu soldadura, brida, ildaskatua edo hariztutako muturrak zure sistemarekin bat etortzeko. Ziurtatu instalaziorako tarte nahikoa dagoela (etorkizuneko mugimendurako barne). Ikuskatzeko eta mantentzeko sarbidea baimendu.
Kanpoko ainguraketa eta gidari egokiak konpentsadorearen nahi gabeko okertzea edo okertzea ekiditen du. Baliteke murriztapenak behar izatea desplazamendua mugatzeko edo karga-bideak kontrolatzeko.
Hauspo-elementua malgutzen da (tolestu edo zabaltzen da) hodiaren luzera aldaketei edo lerrokatze-aldaketei erantzuteko.
Mugimendu axialetan, tolesturak konprimitu edo luzatzen dira, desplazamendua xurgatuz.
Alboko edo angeluar mugimenduan, hauspoak okertu edo parean makurtzen dira (diseinuaren arabera).
Tiranteek edo kanpoko gidek indarraren norabidea kontrola dezakete eta gehiegizko hedapena saihestu dezakete.
Barne gida-hodiak, mahukak edo errefortzuak erabil daitezke fluxuaren turbulentzia murrizteko eta hauspoak fluido-indarren esposizioa mugatzeko.
Lerrokatzea: Ziurtatu konpentsatzailea hodiekin lerrokatuta dagoela alboko karga saihesteko.
Aingurak eta gidak: instalatu aingurak, gidak eta eusteak diseinuaren marrazkien arabera.
Mugimendu-proba: martxan jarri baino lehen, mugitu konpentsadorea bere ibilbide osoan zehar sakea egiaztatzeko.
Aurrekarga termikoa: Batzuetan, aurrekonpresio hotz bat aplikatzen da konpentsatzailea bere tartean zentratzeko.
Euskarria: konpentsatzailea hoditeria-diseinuaren zati gisa eutsi behar da, hondoratzea saihesteko.
Soldadura/Flanging: Erabili soldadura eta flanging teknika egokiak, distortsioak saihestuz.
Ikusizko ikuskapen erregularra: pitzadurak, deformazioak edo neke-zantzuak bilatu.
Ihesak egiaztatzeak: kontuz soldadura edo junturaren inguruan isuririk dagoen.
Zikloen jarraipena: ziklo kopurua erregistratu eta diseinuaren bizitzarekin alderatu.
Bibrazioen jarraipena: Ziurtatu bibrazio-mailak atalase onargarrien barruan mantentzen direla.
Ordezko plangintza: higaduran oinarrituta, planifikatu ordezkapena huts egin aurretik.
Garbiketa: Mantendu hauspoak eta inguruak igurtzi edo urra ditzaketen hondakinetatik libre.
Adimendunak / Sentsoreak Gaitutako Konpentsagailuak
Tentsioneurgailuak, desplazamendu-sentsoreak edo osasuna kontrolatzeko sentsoreak txertatzea nekea aurreikusteko eta mantentze-lanak abisatzeko.
Aleazio eta estaldura aurreratuak
Errendimendu handiko materialak (nikelezko aleazioak, estaldura zeramikazkoak) erabiltzea muturreko inguruneetarako (fluido superkritikoak, oldarkorrak).
Ardatz anitzeko diseinu trinkoak
Geometria berriek malgutasun handiagoa ahalbidetzen dute aztarna txikiagoetan instalazio estuetarako.
Fabrikazio Gehigarriaren Aplikazioak
Errendimendua optimizatzeko 3Dn inprimatutako trantsiziozko piezak edo elementu geometriko konplexuak erabiltzea.
Digital Twin eta Predictive Analytics-ekin integratzea
Konpentsatzaileen portaera kontrolatzea zuzeneko funtzionamenduan eta landareen biki digitaletan integratzea mantentze aurreikuspenerako.
Merkatuek eraginkortasun handiagoak, presio/tenperatura handiagoak eta marjina estuagoak lortzeko bidean, konpentsatzaileek eboluzionatu behar dute. Zentral ultra-superkritikoek, erreaktore kimiko aurreratuek eta energia-aplikazio berriek (adibidez, hidrogeno-sistemak) baldintza zorrotzagoak ezartzen dituzte. Etorkizuneko konpentsatzaileak fidagarritasunez malgutu behar du, diagnostiko-adierazpena ere eman behar du eta sistema adimendunetan ezin hobeto integratu.
Fabrikatzaileek eta I+G taldeek asko inbertitzen dute bizi-zikloaren analitikan, sentsoreetan, material berrietan eta konpentsazio-sistemen modularizazioan. Eskaria hazten ari da berriztagarrietan, GNL, hidrogenoaren transmisioan, barrutiko energia sistemetan eta fabrikazio aurreratuan. Fokua sendotasun mekaniko hutsetik sistema adimentsu eta integratuetara pasatzen ari da.
G: Nola zehaztu konpentsadore axiala, albokoa edo angeluarra erabili behar den?
A: Kalkulatu noranzko bakoitzean espero diren desplazamenduak hodiaren hedapen termikoaren, lerrokatze-perdoiak, euskarrien desplazamenduaren edo asentamenduaren arabera. Gehiengoa axiala bada, nahikoa izan daiteke axial-konpentsatzaile bat. Alboko edo angeluarren lerrokadura desegokia badago, kontuan hartu albokoa, angeluarra edo konpentsatzaile unibertsala. Azterketa aurreratuak (elementu finituak, estresaren analisia) askotan gidatzen du erabaki hau.
G: Zer gertatzen da konpentsatzaile batek diseinatutako mugimendu-eremutik kanpo funtzionatzen badu?
A: Diseinu-mugetatik haratago funtzionatzeak metalen nekea, inflexioa, hauspoetan edo konektoreetan gehiegizko esfortzua ekar dezake eta azkenean hutsegitea (pitzadura edo isurketa). Zikloaren bizitza oso arriskuan jartzen du eta bat-bateko matxura hondamendia ekar dezake. Hori dela eta, diseinatzeko segurtasun-marjinak eta murriztapenak funtsezkoak dira.
Hodi konpentsatzaileak oinarrizkoak dira hoditeria sistema erresistente eta eraginkorretarako, tentsioa arintzea, bibrazioak moteltzea eta lerrokadura zuzentzea eskaintzen baitute. Materialen, mugimendu ahalmenen eta sistemaren integrazio egokia konbinatzea ezinbestekoa da epe luzerako errendimendurako. Sistema adimendunen gorakadarekin eta eraginkortasun operatibo handiagoaren eskaerarekin, konpentsadorea eboluzionatzen ari da, ez bakarrik osagai mekaniko pasibo gisa, baizik eta hodigintza-sare modernoetako aktibo adimentsu eta kontrolatu gisa.
Industriak aurrera egin ahala,FushuoAplikazio zorrotzetarako egokitutako konpentsazio-soluzio aurreratuak eta kalitate handikoak eskaintzeko konpromisoa jarraitzen du. Arakatu lankidetza eta irtenbideen pertsonalizazioa—jarri gurekin harremanetanzure sistemaren beharretarako konpentsatzaile aproposa ezagutzeko.
